Três circuitos independentes
Arquitetura dividida em três canais para aumentar a segurança de operação do foco.
Iluminação cirúrgica LED
Comando para Foco LED
Comando microprocessado para foco cirúrgico LED, desenvolvido para controle de intensidade luminosa com circuitos independentes, corrente constante e proteções elétricas.
Controle dedicado
Driver de LEDs com operação simples e proteção do conjunto.
O comando para foco cirúrgico LED AMCP utiliza tecnologia de driver de LEDs e microcontrolador para controle de intensidade luminosa com maior versatilidade e confiabilidade.
O sistema foi projetado com três circuitos independentes, operação em corrente constante, indicação de intensidade em display de 7 segmentos e memória de estado em caso de falta de energia.
Corrente constante
LEDs operando em corrente constante, contribuindo para maior durabilidade do conjunto.
Alimentação 20 a 35 Vcc
Ampla faixa de alimentação, dispensando fonte estabilizada dedicada.
Proteções elétricas
Proteção contra curto-circuito, circuito de LED aberto e inversão de polaridade na alimentação.
Operação
Comandos diretos para intensidade e liga/desliga.
A operação é feita por teclas UP e DOWN para aumentar ou diminuir a intensidade luminosa, além da tecla ON/OFF para ligar e desligar o comando.
Ao ser ligado pelo botão, o comando retorna com intensidade inicial de 40%. O display verde de 7 segmentos indica a intensidade programada.
Imagens
Placas do comando para Foco LED
Vista do comando com display e placa de fonte/acionamento.
Placa de comando
Interface com display de 7 segmentos e teclas para ajuste de intensidade e operação.

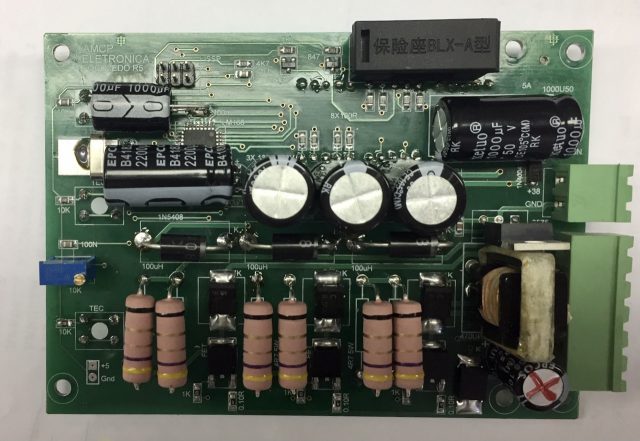

Placa de fonte
Placa de alimentação e acionamento do conjunto do foco LED.
Ligações
Conexões para fonte e circuitos de LED.
O manual orienta a ligação dos conjuntos de LEDs ao comando, com circuitos numerados e identificação da polaridade dos cabos. Cada conjunto de LEDs deve ser ligado aos bornes correspondentes da placa de comando.
Também há indicação das ligações da placa de comando, placa de fonte, rede elétrica, comando e baterias de emergência. Consulte sempre o manual antes da instalação.
Abrir manual completoAplicação sob consulta técnica
Entre em contato para avaliar compatibilidade com o foco, alimentação, conjunto de LEDs e configuração de corrente.
